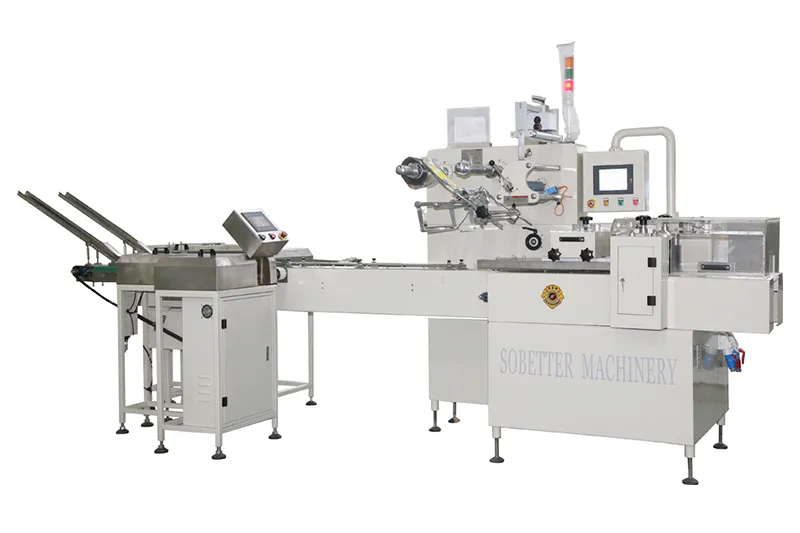

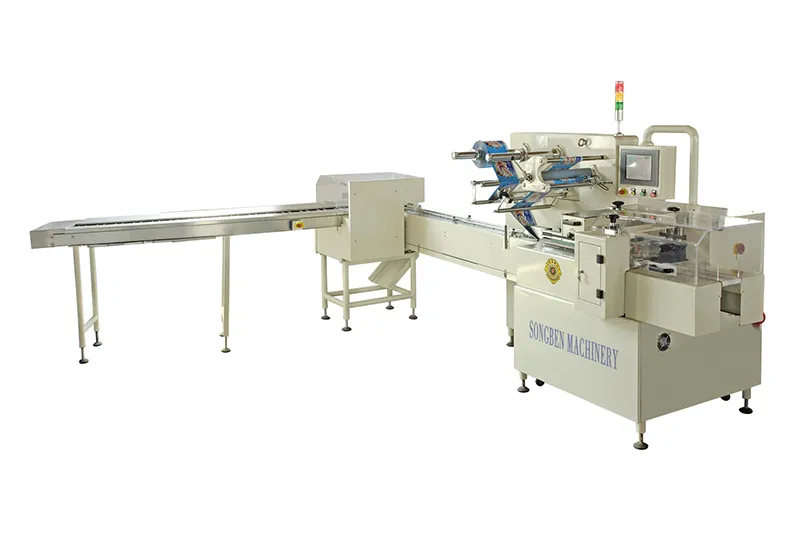

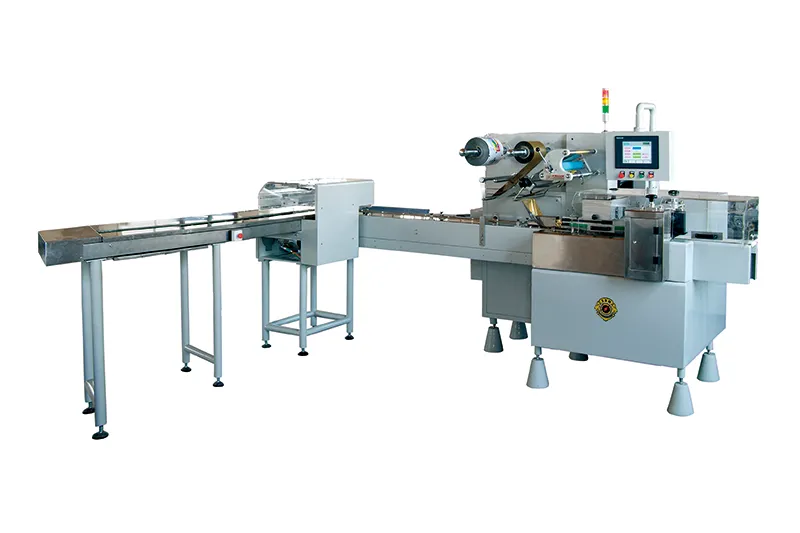

Горизонтальная упаковочная машина, SF-G
Сервоприводная машина для упаковки на ребре печенья, крекеров, вафель и другой пищевой продукции без лотков.
Автоматическая горизонтальная упаковочная машина серии SG может комплектоваться тремя или пятью сервоприводами. Эта машина в расширенной комплектации была разработана компанией Songben для упаковки без поддонов печенья, вафель и аналогичной продукции. Данная модель относится к числу немногих машин типа флоупак такого класса, разработанных внутри страны после решений из Италии, Швейцарии, Германии и Великобритании, и помогает существенно сократить трудозатраты и расход материалов.
Применение
Многосервоприводная горизонтальная упаковочная машина подходит для упаковки на ребре без поддоновследующих изделий:
- Печенье палочками
- Изделия брусковой формы
Общие сведения
- Используется полный комплект электрических компонентов Siemens (Германия). Машина управляется тремя или пятью сервоприводами, что обеспечивает синхронное управление подачей, проталкиванием, подачей пленки, зажимной транспортировкой и скоростью запайки/резки с возможностью интеллектуальной настройки.
- Удобная переналадка позволяет использовать одну машину для нескольких задач, существенно сокращая время настройки и снижая инвестиционные затраты.
- Вся машина выполнена по открытой консольной схеме с синхронным ременным приводом, что обеспечивает компактную конструкцию и облегчает обслуживание.

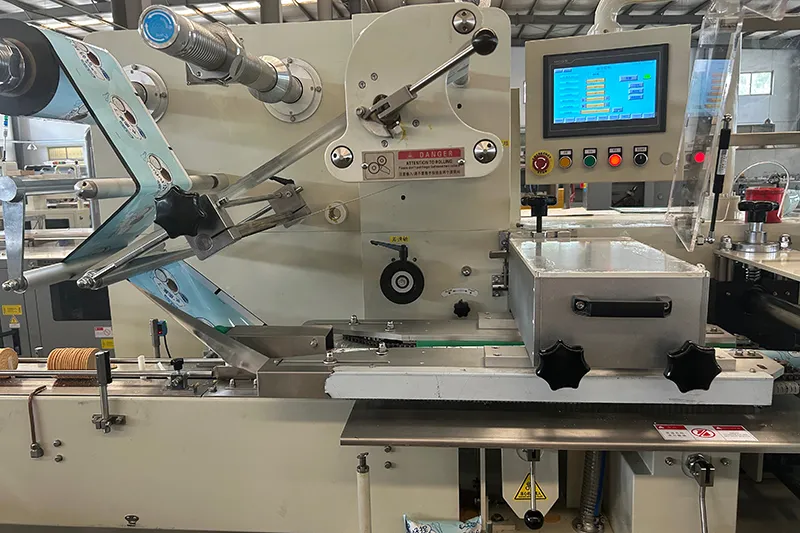

- Регулируемая крупная сенсорная панель облегчает управление, а функции сохранения и вызова параметров продукта позволяют быстро переходить на другой формат.
- Цепь подающего конвейера имеет гибкую зажимную конструкцию, которая предотвращает поломку продукта из-за пружинных зажимов во время транспортировки. Кроме того, такая конструкция уменьшает накопление остатков и снижает риск образования плесени из-за сложной очистки.
- Направляющие конвейера имеют конструкцию для отвода крошки, предотвращающую накопление остатков печенья в зазорах направляющих и образование плесени, что полностью соответствует требованиям пищевой безопасности.
- Система удаления воздуха убирает излишки воздуха из упаковки, делая пакет более компактным и улучшая его внешний вид.

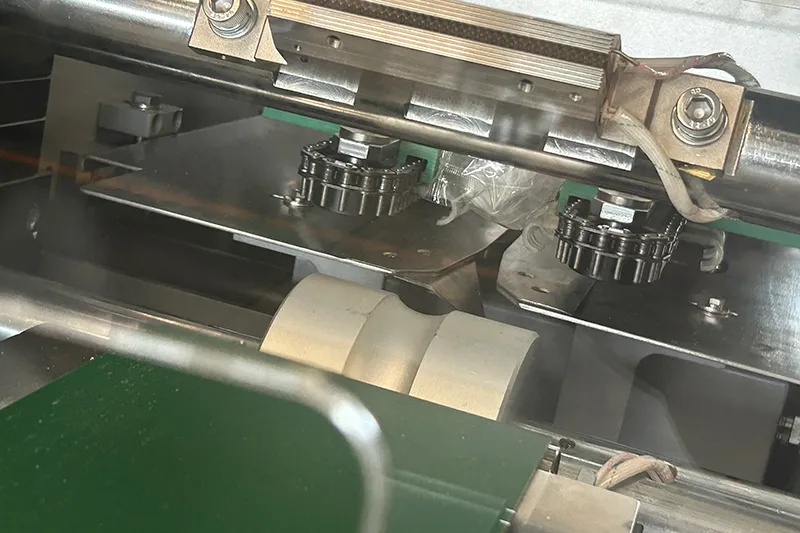

- Новая двойная конструкция продольной термосварки обеспечивает надежную запайку при более низкой температуре во время высокоскоростной работы. При остановке машины запаивающие колеса автоматически разводятся, эффективно предотвращая подпал пленки.
Технические характеристики
Горизонтальная упаковочная машина с тремя сервоприводами без поддона SG-3
| Модель | |||
| Материал пленки | Многослойные термосвариваемые пленки: Бумага/PE, OPP/PE, PT/PE, AL/PE, и другие. | ||
| Макс. ширина пленки (мм) | 450 | 450 | 450 |
| Размер пакета (мм) Д*Ш*В |
Д: 90-400 Ш: 10-150 В: 5-40 |
Д: 100-400 Ш: 10-150 В: 10-60 |
Д: 120-450 Ш: 10-150 В: 30-75 |
| Производительность (пак./мин) | 30-110 | 30-110 | 30-110 |
| Габаритные размеры (мм) | 4300×1350×1960 (без конвейера-толкателя) | ||
| Масса (кг) | 1200 | 1200 | 1200 |
| Мощность приводов (кВт) | Серводвигатель: 0.75 кВт ×1, 1 кВт ×1, 1.5 кВт ×1; Двигатель системы удаления воздуха: 0.37 кВт ×1 | ||
| Электропитание | Однофазное 220 В, 50 Гц | ||
| Общая мощность (кВт) | 7 | 7 | 7 |
Горизонтальная упаковочная машина с пятью сервоприводами без поддона SG-5
| Модель | |||
| Материал пленки | Многослойные термосвариваемые пленки: Бумага/PE, OPP/PP, PT/PE, AL/PE, OPP/PE, и другие. | ||
| Макс. ширина пленки (мм) | 450 | 450 | 450 |
| Размер пакета (мм) Д*Ш*В |
Д: 75-400 Ш: 10-120 В: 5 -40 |
Д: 90-400 Ш: 10-120 В: 15 -60 |
Д: 110-400 Ш: 10 -120 В: 30 - 90 |
| Производительность (пак./мин) | 30-180 | 30-150 | 30-120 |
| Габаритные размеры (мм) | 4300×1350×1960 (без конвейера-толкателя) | ||
| Масса (кг) | 1300 | 1300 | 1300 |
| Мощность приводов (кВт) | Серводвигатель: 1 кВт × 4; Серводвигатель: 2.6 кВт × 1; Двигатель системы удаления воздуха: 0.37 кВт × 1 | ||
| Электропитание | Трехфазное 380 В, 50 Гц | ||
| Общая мощность (кВт) | 9 | 9 | 9 |
Фактические технические параметры могут изменяться в зависимости от упаковываемого продукта и требований к упаковке. Окончательные характеристики подлежат дополнительному согласованию сторонами.
